電力調試標準產品“SF6氣體微水試驗儀”功能介紹

500千伏桂山甲線海洋山保護區段桿塔抗冰加固改造項目建設地點位于廣西壯族自治區桂林市靈川縣海洋鄉。項目建設內容為500千伏桂山甲線98#至108#段改造線路，改造線路長度4.521千米，其中新建段線路長度4.127千米（新建桿塔12基），調線段線路長0.394千米。新建段線路需拆除原500千伏桂山甲線長度4.059千米，拆除桿塔13基。項目新建段線路的導線擬采用4×JLHA1/G3A-630/55鋼芯鋁合金絞線，導線采用四分裂，四根子導線呈正方形排列，分裂間距為500毫米，三相導線呈水平排列。調線段線路的導線利舊，仍采用6×LGJ-300/40鋼芯鋁合金絞線，導線采用六分裂，呈正六邊形排列，分裂間距為375毫米，三相導線采用倒等邊三角形布置。本項目建設區共占地約11.063公頃，其中長久占地面積約0.565公頃，臨時占地面積約10.498公頃。

一、產品特點及技術參數（）

二、儀器面板說明（）

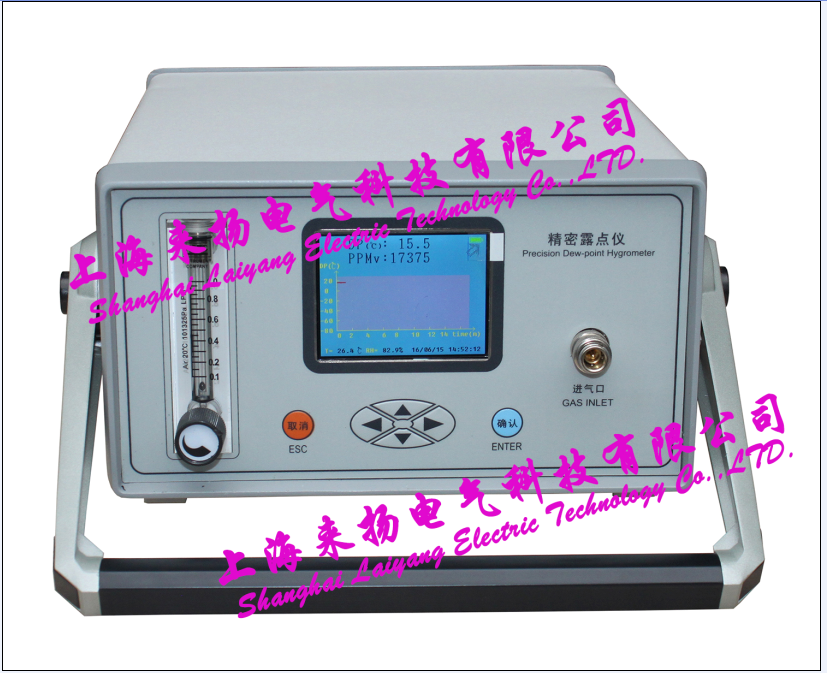

1、前面板

注：同時按下兩側的支架調節按鈕，可以調節支架的角度。

按鍵說明

確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。

取消鍵:退出功能,在不同的界面下可退出菜單、放棄設置的數值。

上  鍵：菜單項向上切換/菜單數值增加。

下  鍵：菜單項向下切換/菜單數值減少。

左  鍵：設置數值位左移選擇。

右  鍵：設置數值位右移選擇。

2、后面板

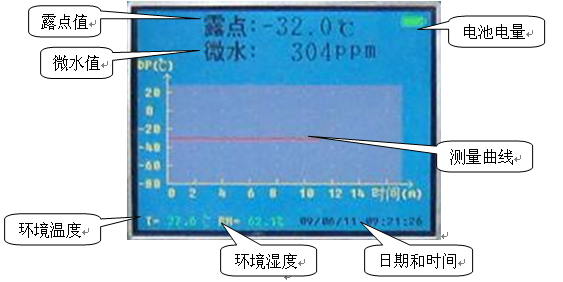

3、液晶屏

三、測量方法（）

1、連接SF6設備

將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；

再把測試管道上的快速接頭一端插入露點儀上的采樣口；

將排氣管道連接到出氣口。

最后將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；

2、初始化

打開儀器電源開關，儀器進入初始化自校驗過程。

3、檢查電量

本儀器推薦優先使用交流電。

使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。

4、開始測量

將露點儀保護按鈕調至“測量"。

全部打開露點儀前面板上的流量閥，然后通過調節測量管道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6露點。

第1設備測量需要5～10分鐘,其后每臺設備需要3～5分鐘。

5、存儲數據

設備測量完成后，可以將數據保存在儀器中，按“確定"鍵調出操作菜單，具體操作方式見下節內容。

6、測量其他設備

一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。

露點儀保護開關旋至“保護"。

將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。

7、測量結束

所有設備測量結束后，關閉露點儀電源。
